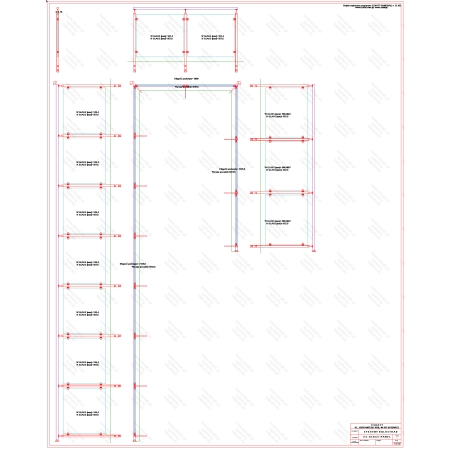

ES GLASS PANEL 3 boki dł. 7076 mm 2090 mm 3267 mm wys.1100 mm

Poręcz ograniczająca zawiera konstrukcje ze stali nierdzewnej 304 lub 316 do zastosowania zewnętrznego lub wewnętrznego. Całkowita wysokość elementów konstrukcyjnych balustrady wykonane są z uwzględnieniem panujących rozporządzeń budowlanych z uwzględnieniem zachowaniem proporcji wytrzymałości do wymogów technicznych. Wszystkie elementy barierki uwzględniają bezpieczne zakończenie umożliwiające bezpieczne korzystanie z poręczy. Powłoka zewnętrzne wysokogatunkowej stali nierdzewnej produkujemy w powierzchni maskującej warstwiące się zabrudzenia i zakrywające drobne przerysowania przykładowo od bransoletek i tym podobne. Przytwierdzenie do podłoża nie wymaga specjalistycznego wykwalifikowania a także warsztatu napewno zastosujemy podstawowe narzędzia schowane w warsztaciku domowym.

Dane techniczne     E S - G L A S S - P A N E L
Balustrada ES-GLASS-PANEL
Wysokość całkowita balustrady [mm] = 1100
Pochwyt balustrady [mm] = fi 42,4
Słupki balustrady: fi 42,4
Wypełnienie balustrady: VSG 4.4.2
Łącznik wypełnienia: ES-4050-424
Łącznik pochwytu: ES-8170-242
Mocowanie do podłoża: do boku
Wysokość szkła [mm] = 857,6
Odstęp szkło podłoże [mm] = 100
Odstęp szkło pochwyt [mm] = 100
Odsuniecie słupków od krawędzi (wymiar osiowy) [mm] =-100

Grubość wylewki tarasu [mm] =10
Grubość ocieplenia górnego tarasu [mm] =40
Grubość żelbetu [mm] =150
Grubość ocieplenie dolnego tarasu [mm] =5

Mocowanie pochwytu do ściany: ES-5050-424
Kolanka pochwytuES-1030-242
