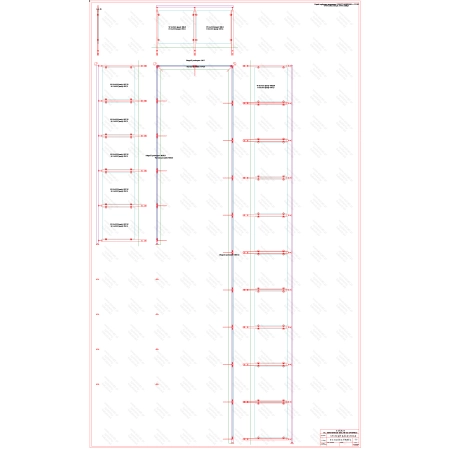

ES GLASS PANEL 3 boki dł. 4612 mm 2017 mm 9803 mm wys.1100 mm

Poręcz ograniczająca zawiera konstrukcje ze stali nierdzewnej 304 lub 316 do zastosowania w każdych warunkach atmosferycznych. Całkowita wysokość elementów konstrukcyjnych balustrady wykonane są z uwzględnieniem istniejących rozporządzeń budowlanych z zastosowaniem zachowaniem proporcji wytrzymałości warunków technicznych. Wszystkie elementy poręczy uwzględniają bezpieczne zakończenie umożliwiające bezpieczne użytkowanie barierki. Powierzchnia stali szlachetnej wykonana jest w powierzchni czyszczącej jakiekolwiek ślady nieczystości oraz zakrywające nie wielkie zarysowania przykładowo od pierścionków itd. Przytwierdzenie do podłoża nie wymaga specjalistycznego wykwalifikowania a także narzędzi napewno wystarczą podstawowe narzędzia schowane w warsztaciku domowym.

Dane techniczne     E S - G L A S S - P A N E L
Balustrada ES-GLASS-PANEL
Wysokość całkowita balustrady [mm] = 1100
Pochwyt balustrady [mm] = fi 42,4
Słupki balustrady: fi 42,4
Wypełnienie balustrady: VSG 4.4.2
Łącznik wypełnienia: ES-4050-424
Łącznik pochwytu: ES-8170-242
Mocowanie do podłoża: do boku
Wysokość szkła [mm] = 857,6
Odstęp szkło podłoże [mm] = 100
Odstęp szkło pochwyt [mm] = 100
Odsuniecie słupków od krawędzi (wymiar osiowy) [mm] =-100

Grubość wylewki tarasu [mm] =10
Grubość ocieplenia górnego tarasu [mm] =40
Grubość żelbetu [mm] =150
Grubość ocieplenie dolnego tarasu [mm] =5

Mocowanie pochwytu do ściany: ES-5050-424
Kolanka pochwytuES-1030-242
